Села батарейка: что происходит на рынке сохранения энергии

Фото: Shutterstock
Фото: Shutterstock
Аккумуляторы принципиально важны для будущего электромобилей и энергетики в целом. РБК Тренды разбирались, как работает отрасль и в чем ее главная проблема

В традиционной энергетике (ТЭС, АЭС, ГЭС) самой важной составляющей систем была турбина, которая преобразовывала энергию источника в механическую для ее дальнейшего применения. Однако при развитии возобновляемых ветряной и солнечной энергетики на первый план выходят накопители энергии, которые позволят эффективно сохранять полученную энергию. Автомобили будущего тоже не смогут обходиться без эффективных батарей.

Типы энергетических систем

Для захвата энергии, ее сохранения и дальнейшего использования доступны разнообразные технологии. Самыми распространенными считаются системы аккумулирования электрической и тепловой энергии. Такие системы бывают нескольких типов:

  • Электрооборудование

Наибольший темп роста хранения энергии за последнее десятилетие пришелся на электрические системы, такие как батареи и конденсаторы. Конденсаторы — это устройства, которые хранят электрическую энергию в виде заряда, накопленного на металлических пластинах. Когда конденсатор подключен к источнику питания, он накапливает энергию, а при отключении от источника высвобождает ее. Батарея же для хранения энергии использует электрохимические процессы. Конденсаторы могут высвобождать накопленную энергию с гораздо большей скоростью, чем батареи, поскольку для химических процессов требуется больше времени.

  • Механические

В системах хранения механической энергии используются базовые идеи физики, которые преобразуют электрическую энергию в кинетическую для хранения и затем преобразуют ее обратно в электрическую для потребления. Такие системы представляют собой большие гидроаккумулирующие плотины, механические маховики и накопители сжатого воздуха.

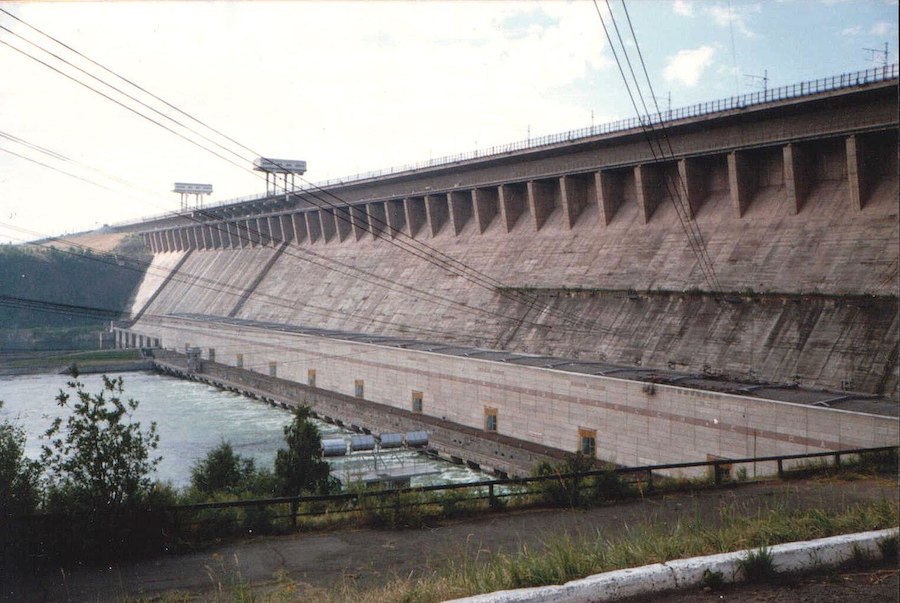

Плотина Братской ГЭС
Плотина Братской ГЭС (Фото: wikipedia.org)

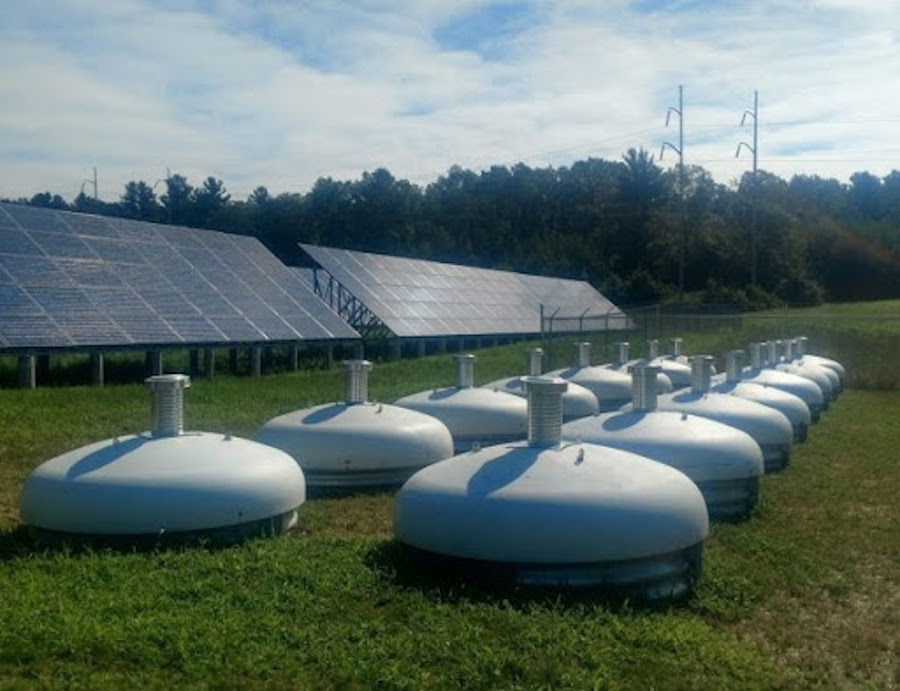

Накопители сжатого воздуха
Накопители сжатого воздуха (Фото: electricalschool.info)

  • Тепловые

Накопление тепловой энергии позволяет хранить ее и использовать позже, чтобы сбалансировать потребность в энергии между дневным и ночным временем или при смене сезонов. Чаще всего это резервуары с горячей или холодной водой, либо расплавленными солями, ледяные хранилища и криогенная техника.

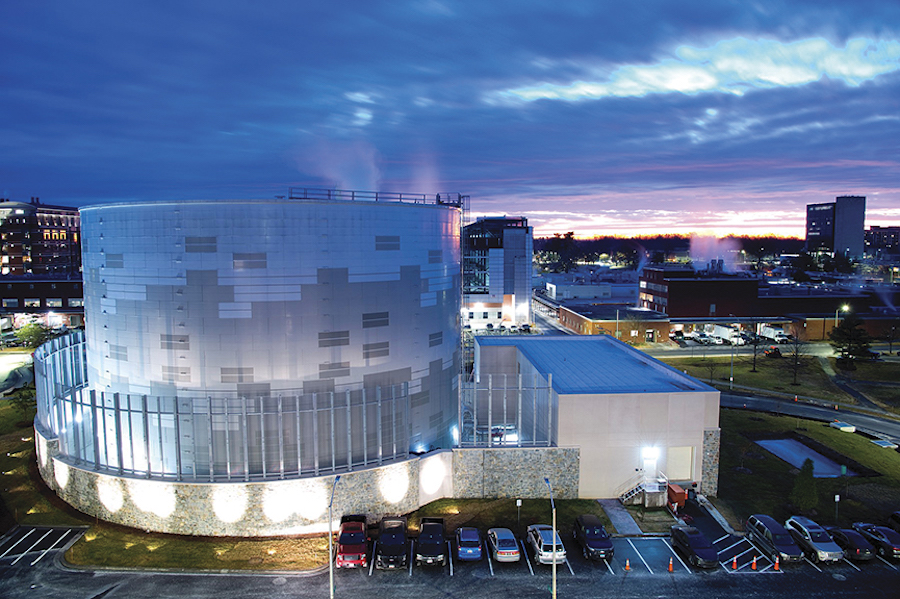

Проект накопителя тепловой энергии с водным хранилищем
Проект накопителя тепловой энергии с водным хранилищем (Фото: Affiliated Engineers)

  • Химические

Используются обычно при хранении водорода. В них электрическая энергия применяется для выделения водорода из воды посредством электролиза. Затем газ сжимается и хранится для будущего использования в генераторах, работающих на водороде, или в топливных элементах. Этот метод является достаточно энергозатратным. Для конечного использования сохраняется всего 25% энергии.

В разных сферах промышленности и технологий используются различные типы аккумуляторов с отличающимся химических составом. Литий-кобальтовые батареи, более легкие и с высоким напряжением для быстрой зарядки, применяются в смартфонах и прочей бытовой технике. Более выносливые и габаритные литий-титанатные батареи устанавливают в общественном транспорте, в частности, в электробусах. На электростанциях используют малоемкие, но пожаробезопасные литий-фосфатные ячейки.

30-летняя технология

Самыми популярными аккумуляторами энергии по-прежнему остаются литий-ионные. В 2021 году исполнилось 30 лет с момента выхода в продажу первых таких аккумуляторов Sony.

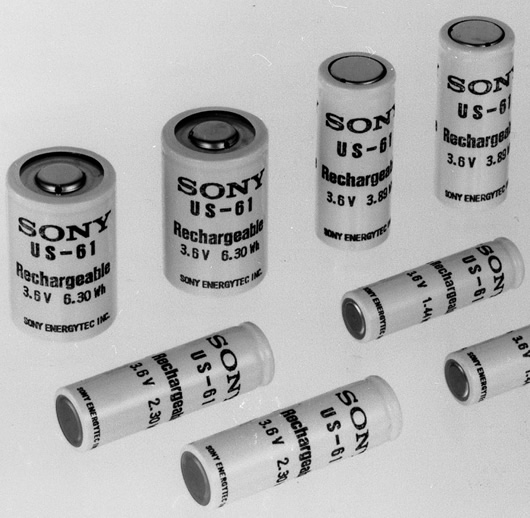

Первые литий-ионные батарейки Sony
Первые литий-ионные батарейки Sony (Фото: Sony)

Первые прототипы литий-ионных батарей появились еще в 1980-е годы. Тогда физик Джон Гуденаф предложил использовать в батарейках кобальтат лития. В 2019 году он получил за свою идею нобелевскую премию.

Читайте также: Батарея Нобеля: как Джон Гуденаф создал новые отрасли в химии и экономике

В 2000-х годах с ростом производства электромобилей спрос на батареи резко вырос. Тогда в аккумуляторах начали применять железофосфат, который обеспечивает меньшую емкость, но может работать на более высоких токах и не выделяет кислород при высокой температуре. Все это делает аккумуляторы более безопасными, но не решает всех их проблем.

В чем минусы литий-ионных аккумуляторов

  • Высокая пожароопасность

При перегреве батарея может взорваться. Для этого достаточно повреждения ее оболочки. Так произошло со смартфонами серии Samsung Galaxy Note 7, в которых из-за тесноты корпуса оболочка аккумулятора со временем перетиралась, внутрь попадал кислород, и устройство загоралось. Именно это побудило авиакомпании требовать перевозить литий-ионные батареи только в ручной клади.

Возгорание смартфона Samsung Galaxy Note 7

  • Чувствительность к температурам

Охлаждение и перегрев сильно влияют на параметры аккумулятора. Идеальной считается температура среды +20 °C. При любых отклонениях батарея отдает устройству меньший заряд.

  • Саморазряд

В литий-ионных батареях невозможно хранить энергию годами. Литий-ионные ячейки в неактивном состоянии теряют по 3-5% заряда в месяц, то есть, треть заряда в год.

  • Старение

Литий-ионные батареи в неактивном состоянии подвержены старению. Их рекомендуют хранить заряженными до половины емкости.

Эксперименты в отрасли

Химические источники тока основаны на окислительно-восстановительной реакции между элементами. Литий идеально подходит для этой роли: он обеспечивает оптимальное сочетание напряжения, нагрузки тока и энергетической плотности.

Самыми востребованными являются литий-кобальтовые батареи для потребительской мобильной техники. Они имеют напряжение 3,6 В при сохранении высокой энергоемкости, чего достаточно для зарядки смартфонов. Другие виды литиевых батарей имеют меньшее напряжение, и запитать от них современный смартфон невозможно. Если же пытаться объединить батареи в ячейки, чтобы сделать их более мощными, то вырастут габариты.

Производители уже неоднократно пытались представить разработки-альтернативы литий-ионным батареям в смартфонах.

Так, в 2007 году американский стартап Leyden Energy решил использовать новый электролит и кремниевый катод для литий-ионных батареек. Это позволило увеличить устойчивость аккумуляторов к высоким температурам до 300 °C. Но компании так и не удалось создать аккумулятор со стабильными характеристиками — показатели энергоемкости и устойчивости менялись от экземпляра к экземпляру.

Стартап SolidEnergy, в который инвестировала GM, разрабатывает перезаряжаемые литий-металлические батареи. Они обладают удвоенной энергоемкостью по сравнению с литий-кобальтовыми. Но главной проблемой литий-металлических аккумуляторов остается безопасность. Поскольку в их состав входит чистый металлический литий, он действует активнее, чем ионы лития, а это повышает риск возгорания. Компания разработала специальный электролит, снижающий эту опасность. Но в смартфонах и бытовой электронике таких батарей мы пока не увидим.

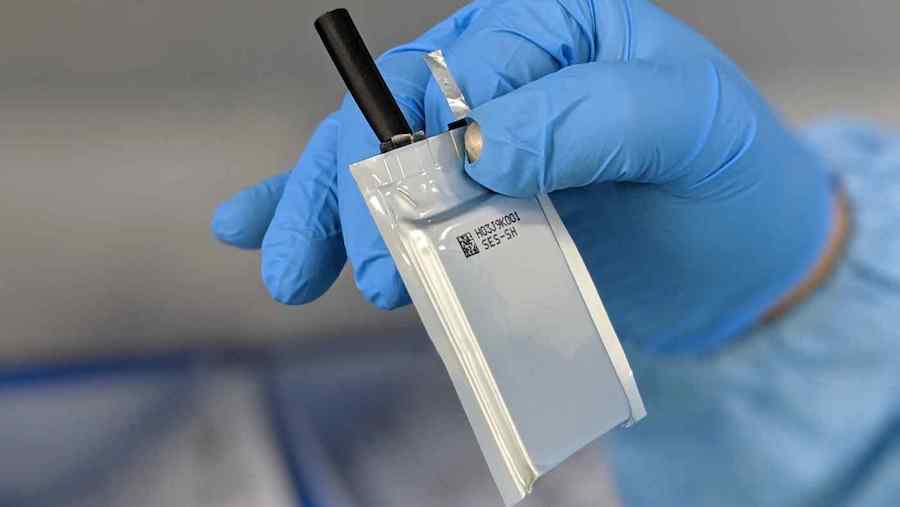

Батареи Solid Energy
Батареи Solid Energy (Фото: nikkei.com)

Toyota работала над серно-магниевыми батареями. Но оказалось, что их невозможно использовать более 50 циклов, так как емкость этих аккумуляторов после этого падает вдвое. Тогда в состав батареи внедрили литий-ионную добавку и довели срок ее службы до 110 циклов. Работы над аккумулятором продолжаются, и пока неясно, получится ли внедрить его в производство.

Компании, которые стремятся предложить аналог литий-ионных батарей, сталкиваются с трудностями.

Главная проблема при создании новых технологий хранения энергии заключается в том, что при улучшении какого-то одного параметра ухудшаются остальные.

Кроме того, крупные компании больше заинтересованы в производстве литий-ионных аккумуляторов, которые отвечают потребностям их продукции. Lux Research сообщала, что вложила в исследование хранения энергии около $4 млрд, а стартапам, создающим «технологии нового поколения», в среднем, досталось по $40 млн. Tesla вложила около $5 млрд в Gigafactory, занимающуюся литий-ионным производством. А США намерены дополнительно субсидировать такое производство, чтобы стать более независимой от внешних рынков страной.

Проблемы рынка

В 2021 году цена кобальта выросла на 40% из-за роста спроса со стороны производителей электромобилей. Основные месторождения кобальта находятся в Демократической Республике Конго. Однако в стране постоянно возникают перебои в цепочках поставок, а также зафиксированы случаи использования детского труда, что оттолкнуло многие компании.

По данным Fastmarkets, цены на самый дорогой в мире металл для производства аккумуляторов в марте 2021 года выросли до $42 за 1 кг. Аналитики предрекают, что к концу 2021 года они достигнут $57, а в 2024 году составят уже $80.

Международное энергетическое агентство отмечает, что в 2020 году продажи электромобилей подскочили на 40%, а в первом квартале 2021 года они выросли вдвое по сравнению с аналогичным периодом прошлого года.

Эндрю Миллер, директор по продуктам Benchmark Mineral Intelligence, говорит, что рынок пока наблюдает рост цен на кобальт, но к концу 2021 года может столкнуться с реальным дефицитом предложения.

Существует еще одна проблема, связанная с пандемией коронавируса и ее последствиями. В связи с сохраняющимся дефицитом чипов на глобальном рынке их также недополучают производители электромобилей.

Крупнейшие мировые автопроизводители признали дефицит микрочипов в начале 2021 года. Nissan, Honda и Ford были вынуждены сократить объемы выпускаемых автомобилей и закрыть некоторые свои заводы. Hyundai Motor был вынужден приостановить сборку автомобилей в Южной Корее. Позднее, в апреле, Ford и General Motors начали выпускать электромобили в некомплектном состоянии. Производители пообещали, что добавят нужную электронику в свои авто, когда появится такая возможность.

Фото:Volkswagen Group
Как крупнейшие автоконцерны переходят на выпуск электромобилей

Гендиректор Tesla Илон Маск связал рост цен в цепочках поставок с удорожанием стоимости электромобилей Model 3 и Model Y. Однако, по его мнению, дефицит микрочипов продлится недолго.

Пути решения

Автоконцерн General Motors в сотрудничестве с SolidEnergy Systems организовал прроизводство аккумуляторов Ultium для своих электромобилей. Они будут включать жидкий электролит, аноды на базе графита и катоды с комбинацией никеля, кобальта, марганца и алюминия. Это снизит потребность в дефицитных металлах, а также позволит удвоить плотность хранения заряда в аккумуляторах без ущерба для безопасности. Цена аккумуляторов при этом опустится на 50‒60%, их масса сократится. GM рассчитывает снизить стоимость хранения 1 кВт‧ч электроэнергии с $150 до $100 к 2025 году.

В Китае появляется все больше электромобилей на альтернативных литий-железо-фосфатных аккумуляторах. Они дешевле и менее токсичные, однако имеют меньшую емкость. Их используют Tesla Model 3, китайский автопроизводитель BYD, а скоро начнет внедрять Volkswagen. Но пока на ЛЖФ-аккумуляторы приходится всего 14% рынка, а к 2030 году этот показатель составит от 15% до 20%.

Tesla и Volkswagen также обещают в ближайшие годы сократить использование кобальта. В 2020 году Илон Маск провел специальную онлайн-презентацию под названием Tesla Battery Day, в ходе которой он заявил, что в течение трех лет Tesla наладит серийное производство нового поколения аккумуляторов, которые будут существенно мощнее и долговечнее нынешних, а обойдутся вдвое дешевле (примерно в $25 000).

Новая аккумуляторная батарея Tesla 4680 имеет в шесть раз большую мощность, чем предшественники, и в пять раз большую энергоемкость. При этом ее размер составляет всего 46х80 мм. Tesla решила проблему терморегулирования, создав конструкцию цилиндрической формы, и внедрила новые технологии, чтобы сократить путь прохождения энергии внутри конструкции.

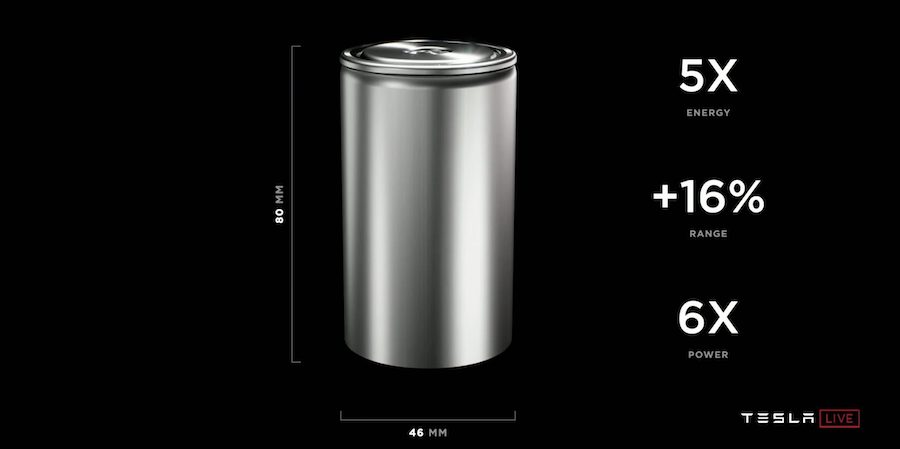

Новая батарея Tesla
Новая батарея Tesla (Фото: Tesla)

Успешный гибрид

Пока ведутся разработки альтернатив литий-ионным аккумуляторам, компании ищут пути более эффективного сохранения энергии. Успешным вариантом использования усовершенствованных литий-ионных батарей стало их встраивание в гибридные энергетические системы.

В промышленной энергетике такие системы получили развитие в 2020-е годы. Они позволяют объединить преимущества нескольких способов аккумулирования и сохранения энергии. Одним из ярких примеров являются аккумуляторные станции Tesla.

Первую такую станцию построила Tesla в Южной Австралии в 2017 году. Строительство заняло всего три месяца. Компания обещала, что при превышении этого срока страна получит батарею бесплатно.

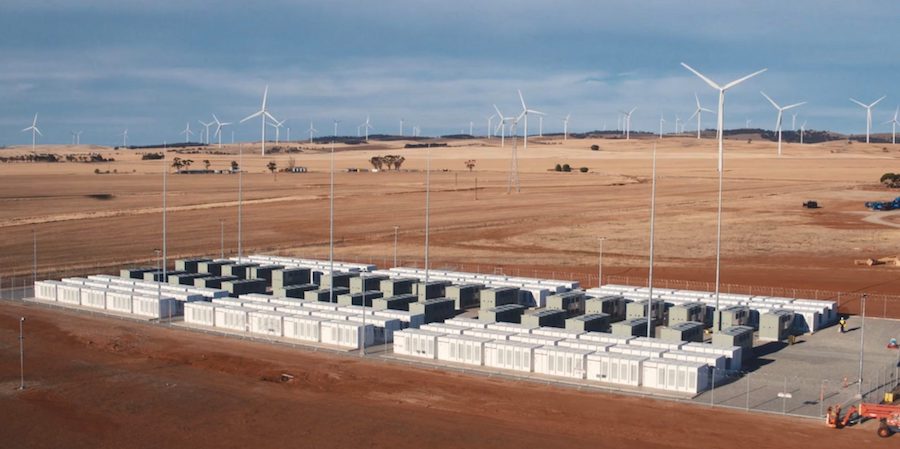

Станция Tesla в Южной Австралии
Станция Tesla в Южной Австралии (Фото: electrek.co)

Hornsdale Power Reserve построена на промышленных литий-ионных аккумуляторах Tesla Powerpack и инверторах, произведенных на Gigafactory. Она имеет мощность 100 МВт и может обеспечивать электричеством более 30 тыс. домохозяйств. Станция обеспечила снижение расходов на эксплуатацию сети региона примерно на 90%. За первые дни ее работы расходы на обслуживание сети снизились на $1 млн.

Южная Австралия получает энергию преимущественно из солнечных батарей и ветрогенераторов. Но иногда необходимо задействовать газогенераторы, подключенные к паровым турбинам, и вырабатывать недостающую часть энергии.

Аккумуляторная батарея Tesla накапливает энергию, когда она подается в сеть региона в избытке, а потом отдает ее обратно, когда возникает дефицит. Таким образом, потребность в газогенераторах отпадает.

Кроме того, батарея реагирует на перепады в электросети. Когда произошло внезапное отключение угольной электростанции Loy Yang A 3, станция Tesla среагировала на 4 секунды быстрее, чем резервный генератор частотного контроля и вспомогательных услуг (FCAS) в Квинсленде.

По расчетам чиновников, емкость батареи составляет около 2% от условной емкости всей сети, однако это дает 55% экономии на эксплуатационных расходах.

У системы есть и минусы. Станция включается всего на несколько минут, поэтому неизвестно, сколько циклов заряда выдержат ее батареи, прежде чем их придется заменить.

Тем не менее, в Австралии уже запланировано строительство подобных аккумуляторных систем в Южной Австралии, на Северной территории, в Квинсленде и Новом Южном Уэльсе.

Теперь Tesla собирается подключить гигантскую батарею к электросети Техаса. Компания строит станцию хранения энергии мощностью более 100 МВт в техасском Англтоне.

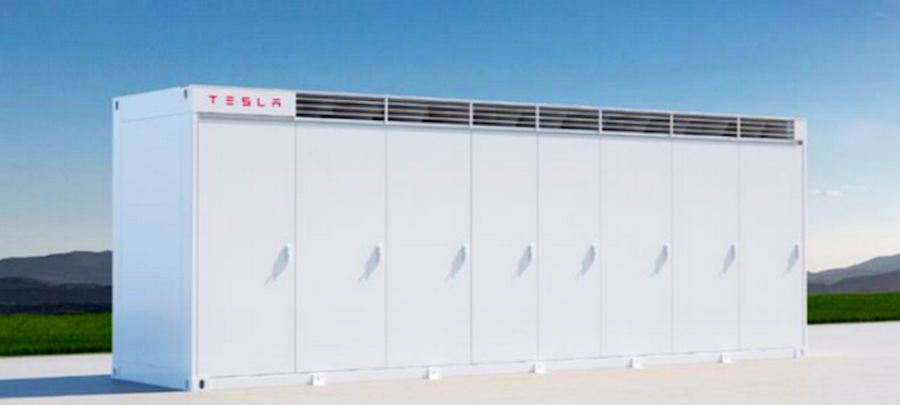

Батареи Tesla в Техасе
Батареи Tesla в Техасе (Фото: Tesla)

Батарея сможет обеспечивать энергией около 20 тыс. домов. Детали конструкции пока не разглашаются, а сам проект держится в секрете.

В Нидерландах в 2020 году была введена в эксплуатацию гибридная система накопления энергии из литий-ионных аккумуляторов производства швейцарской компании Leclanché и механических накопителей от голландского разработчика S4 Energy. Литий-ионные батареи имеют мощность 8,8 МВт и емкость 7,12 МВт·ч, они работают вместе с шестью шестью маховиковыми системами KINEXT общей мощностью 3 МВт. Таким образом, объект аккумулирует 1 ГВт энергии, которую использует местный системный оператор TenneT для стабилизации энергосистемы. Маховики позволят продлить срок службы батарей как минимум до 15 лет.

В других странах подобные проекты находятся на стадии разработки и внедрения. Подробнее о них РБК Тренды расскажут в следующем материале.

Перспективы рынка аккумуляторов

Исследователи Европейского патентного ведомства и Международного энергетического агентства в 2020 году проанализировали зарегистрированные с 2000 по 2018 годы патенты на изобретения и разработки в сфере аккумуляторных батарей и накопителей энергии. Они сделали вывод, что за последние десять лет число патентов в сфере хранения электроэнергии росло существенно быстрее других сфер. Выяснилось также, что оно еще в 2011 году превысило число патентов из области батарей для мобильной бытовой электроники меньшей емкости.

Фото:Shutterstock
«Зеленые» патенты в России: четыре главных тенденции развития

Согласно подсчетам авторов работы, пристальное внимание к литий-ионным технологиям привело к тому, что с 2010 года аккумуляторы для электромобилей подешевели почти на 90%, а для стационарных установок в электроэнергетике — на две трети.

Девять из десяти крупнейших обладателей патентов — это азиатские компании. Семь из них во главе с Panasonic и Toyota базируются в Японии, а еще две — Samsung и LG — Electronics в Южной Корее. Единственный представитель другого региона — немецкий концерн Bosch — занял пятое место.

То, что в этом направлении активно идет развитие, подтверждает и исследование BloombergNEF, аналитики которого выяснили, что средняя цена литий-ионных аккумуляторов упала с $688 до $137 за киловатт-час за 2013−2020 годы. Они прогнозируют, что к 2023 году цены будут близки к $100 за кВт·ч.

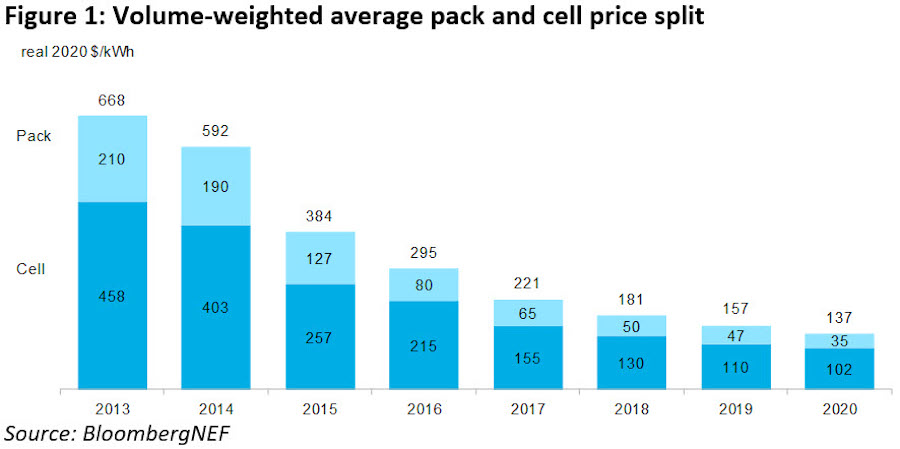

Средняя цена литий-ионных аккумуляторов
Средняя цена литий-ионных аккумуляторов

Средняя цена на аккумуляторы для электромобилей составила $126/кВт·ч. Таким образом, стоимость батарейного блока в общей цене автомобиля снизилась до 21%.

К 2030 году стоимость аккумуляторов может снизиться до $58 за кВт·ч за счет новых технологических достижений.
